Пошаговая инструкция: Ambilight RGB BOX RB-01

Ambilight RGB-BOX RB-01

  • Plug & Play: Android-TV/приставки и ПК
  • Всё в коробке: лента, контроллер, БП, USB
  • Плавные эффекты без мерцания
  • Работает локально (без интернета)
  • Под разный размер ТВ
  • Сделано в Туркменистане — M.E.R.Y.O.S.A.B Electronics

Где купить RB-01? Нажмите здесь

RGB-BOX — свет следует за кадром. Мы заранее собрали ленту по сторонам экрана и промаркировали разъёмы. Просто соедините по цветам — и почувствуйте объём сцены.

Какая модель RGB-BOX RB-01?

32″–37″

  • Слева: ** LED (горизонтально)
  • Сверху: ** LED (горизонтально)
  • Справа: ** LED (вертикально)
  • Снизу: ** LED (горизонтально)
  • Цвет: RGB LED
  • Начало: слева или справа
  • Окончание: снизу

42″–43″

  • Слева: ** LED (горизонтально)
  • Сверху: ** LED (горизонтально)
  • Справа: ** LED (вертикально)
  • Снизу: ** LED (горизонтально)
  • Цвет: RGB LED
  • Начало: слева или справа
  • Окончание: снизу

49″–50″

  • Слева: ** LED (горизонтально)
  • Сверху: ** LED (горизонтально)
  • Справа: ** LED (вертикально)
  • Снизу: ** LED (горизонтально)
  • Цвет: RGB LED
  • Начало: слева или справа
  • Окончание: снизу

55″–58″

  • Слева: 36 LED (горизонтально)
  • Сверху: 54 LED горизонтально)
  • Справа: 36 LED (вертикально)
  • Снизу: 54 LED (горизонтально)
  • Цвет: RGB LED
  • Начало: слева или справа
  • Окончание: снизу

65″–70″

  • Слева: 42 LED (горизонтально)
  • Сверху: 78 LED (горизонтально)
  • Справа: 42 LED (вертикально)
  • Снизу: 78 LED (горизонтально)
  • Цвет: RGB LED
  • Начало: слева или справа
  • Окончание: снизу

75″–78″

  • Слева: ** LED (горизонтально)
  • Сверху: ** LED (горизонтально)
  • Справа: ** LED (вертикально)
  • Снизу: ** LED (горизонтально)
  • Цвет: RGB LED
  • Начало: слева или справа
  • Окончание: снизу

85″–89″

  • Слева: ** LED (горизонтально)
  • Сверху: ** LED (горизонтально)
  • Справа: ** LED (вертикально)
  • Снизу: ** LED (горизонтально)
  • Цвет: RGB LED
  • Начало: слева или справа
  • Окончание: снизу

96″–98″

  • Слева: ** LED (горизонтально)
  • Сверху: ** LED (горизонтально)
  • Справа: ** LED (вертикально)
  • Снизу: ** LED (горизонтально)
  • Цвет: RGB LED
  • Начало: слева или справа
  • Окончание: снизу

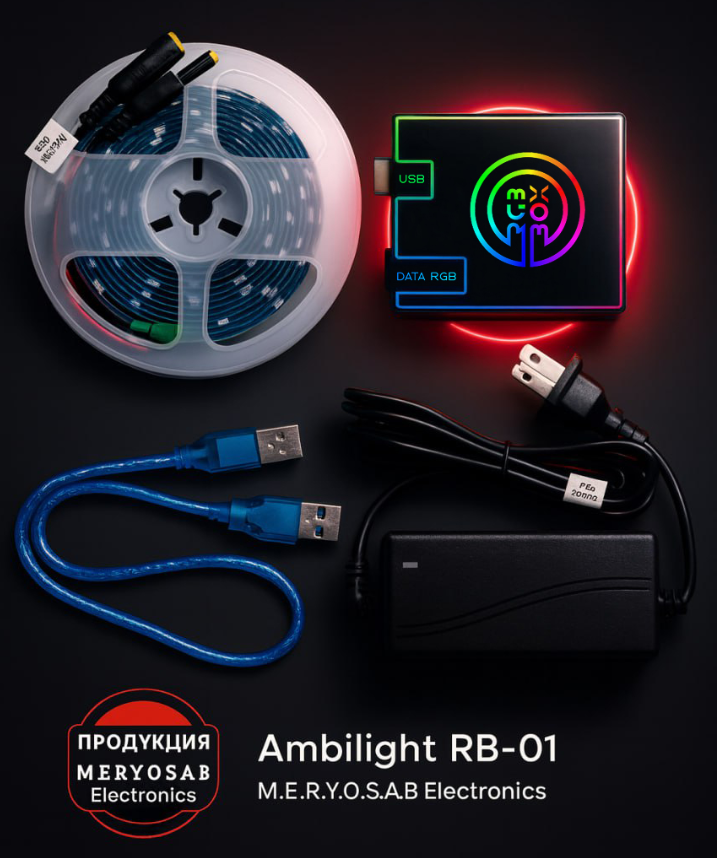

Что в коробке RB-01:

  1. Большая белая удобная коробка — фирменная, аккуратная упаковка.
  2. RGB-лента во влагозащитной упаковке (защита от влаги и случайных попаданий жидкостей при хранении и доставке).
  3. Лента уже разделена на 4 стороны (лево/верх/право/низ). Подключение «цвет к цвету»: красный к красному, зелёный к зелёному, белый к белому. Никакой резки и пайки — вообще.
  4. Блок питания 5 В, подобранный под длину ленты вашего комплекта.
  5. USB-кабель для подключения к Android-TV/приставке или ПК.
  6. RGB-BOX RB-01 (контроллер) — управление подсветкой и калибровка.

Включите, соедините по цветам — и стены оживут за 15–30 минут.

Как клеить RGB-ленту RB-01

Подготовка

  • Выключите ТВ. Протрите периметр сзади по контуру.
  • Достаньте ленту из влагозащитной упаковки. Разъедините межсекционные штекеры красный / зелёный / белый — так удобнее клеить по частям.

Где начало

  • Стартовая точка находится рядом с питанием и DATA. Оттуда идёт 1-й светодиод.
  • Начинать можно с любой вертикали: справа снизу вверх или слева снизу вверх — главное, дальше придерживаться цветового порядка.

Клейка по шагам (4 стороны)

  1. Часть 1 — вертикаль
    Клейте от START снизу вверх по выбранной стороне.
    Конец этой части — штекер «красный».
  2. Часть 2 — верхняя горизонталь
    Соедините красный к красному и клейте по верху к противоположной стороне.
    Конец второй части — штекер «зелёный».
  3. Часть 3 — вторая вертикаль
    Начните от штекера «зелёный», клейте сверху вниз по второй вертикали.
    Конец третьей части — штекер «белый».
  4. Часть 4 — нижняя горизонталь
    Начните от штекера «белый» и клейте по низу до точки END (возвращаемся к зоне питания/DATA). Готово.

Подсказки по качеству

  • Без натяга. Не перегибайте ленту на острых углах — делайте мягкий радиус.
  • Снимайте подложку постепенно: приложили 10–15 см, прижали — двигаетесь дальше.
  • Если ТВ на кронштейне — оставьте пару сантиметров запаса на поворот.
  • В комплекте разъёмы промаркированы цветом и наклейками (лево/верх/право/низ) — перепутать практически невозможно.

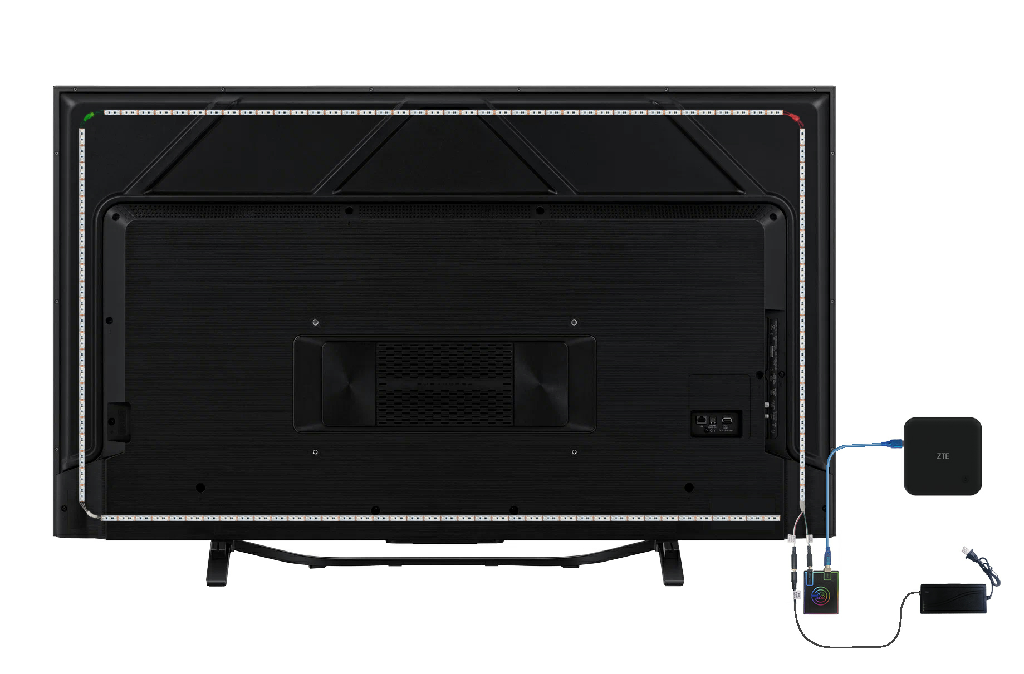

START → (вертикаль) → [красный] → (верх) → [зелёный] → (вертикаль) → [белый] → (низ) → END

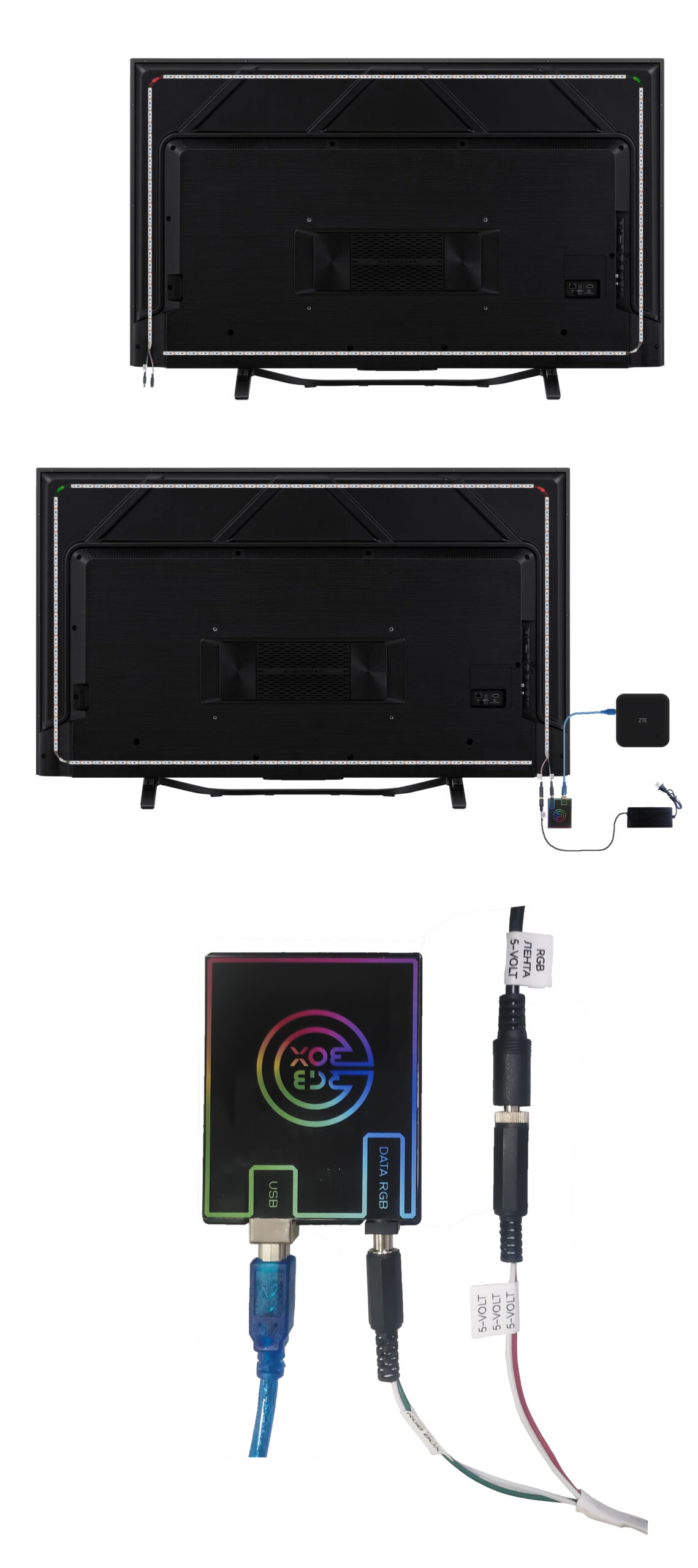

    • Подключение кабелей RB-01

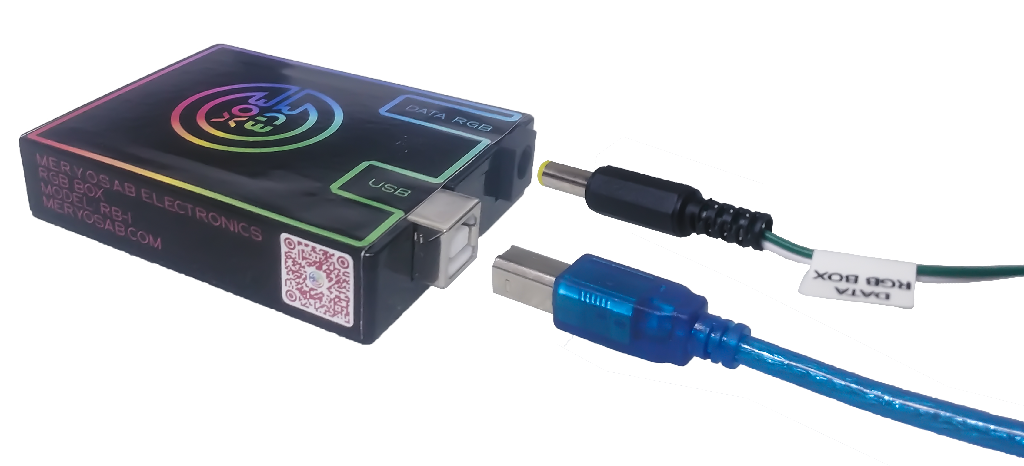

    USB-кабель

    • Одна сторона → Android-TV/приставка или ПК (USB-порт).
    • Другая сторона → RGB-BOX RB-01 (USB-порт контроллера).

    DATA (сигнал от ленты к контроллеру)

    • Кабель от ленты с надписью «DATA RGB BOX» → в разъём «DATA RGB (IN)» на RGB-BOX.
      (Это вход данных. Не путайте с питанием!)

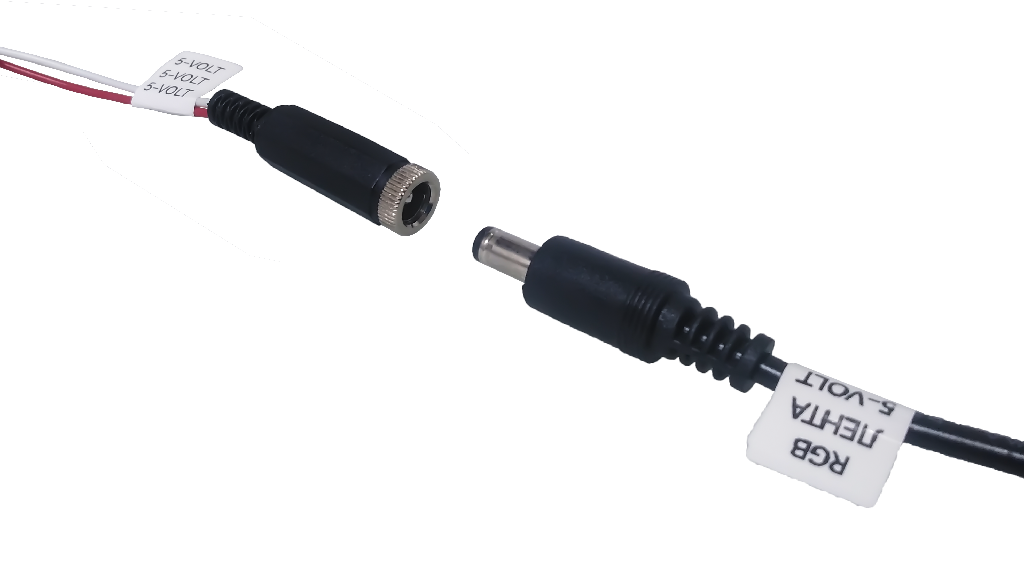

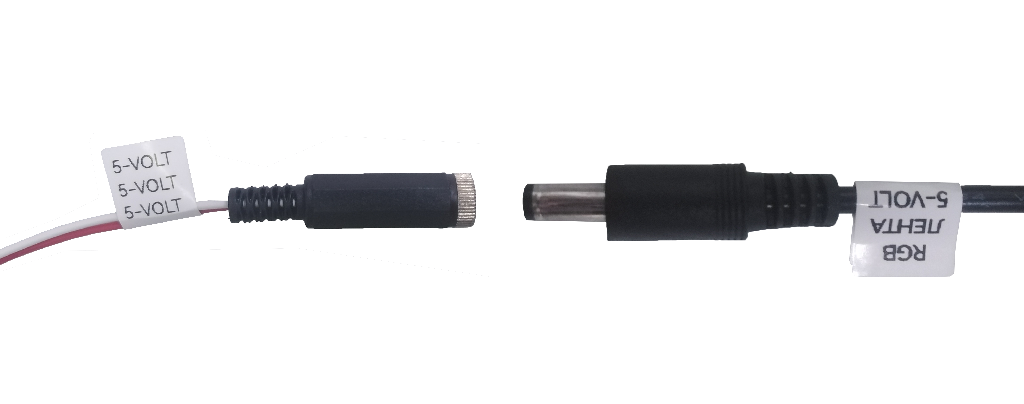

    Питание 5 В (лента)

    • Блок питания 5 V с биркой «RGB Лента 5 Volt» → в разъём ленты, помеченный «5 Volt».
      (Питаем именно ленту от комплектного БП, не от USB телевизора/ПК.)

    Важно! Не перепутайте DATA и питание. Они разные и не взаимозаменяемы. Сначала соберите все разъёмы, потом включайте БП в сеть. Используйте только комплектный блок питания 5 V. Полярность +5V/GND не меняйте — ориентируйтесь на маркировки и ключи штекеров.

    — — — — — — — —

    Здесь вы можете скачать все необходимые файлы для настройки RGB-BOX

    Программа для Android и ПК: запуск Ambilight

    Что делаем: устанавливаем приложение на Android-TV/приставку или программу на ПК, чтобы управлять RB-01.

    Где скачать

    • Android: с этой страницы инструкции (QR в коробке) — файл APK.
    • ПК (Windows/Linux): с этой страницы инструкции — установщик/архив программы.

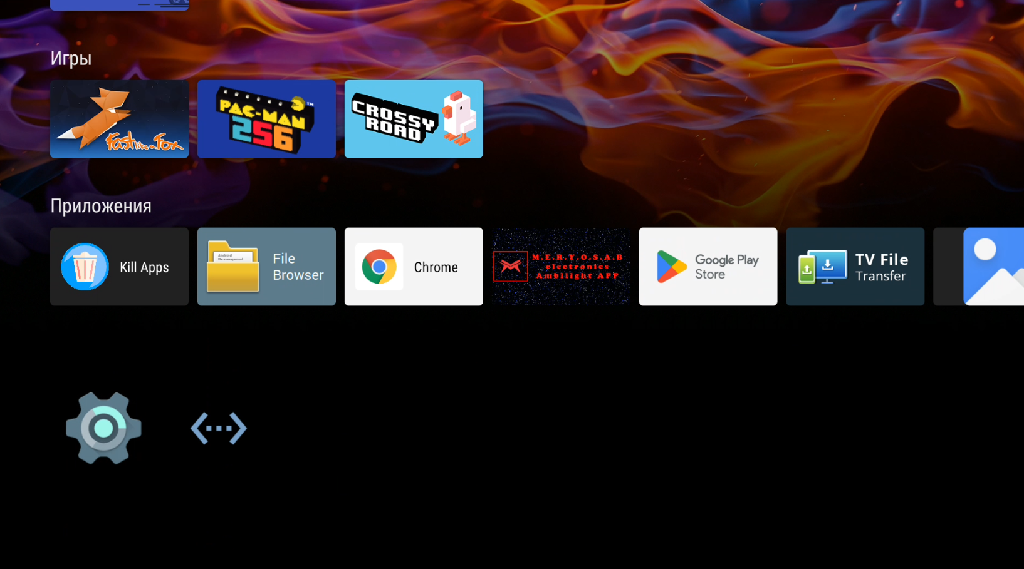

    Способы установки на Android-TV / приставку

    Вариант A — прямо на телевизоре

    1. Откройте браузер на Android-TV и перейдите по ссылке/QR.
    2. Скачайте APK.
    3. Разрешите установку из неизвестных источников (Настройки → Безопасность → Установка неизвестных приложений для вашего файлового менеджера/браузера).
    4. Откройте APK и нажмите Установить.

    Вариант B — через телефон → телевизор

    1. На телефоне скачайте APK с этой страницы.
    2. Передайте файл на ТВ: через общий диск/облако/файловый менеджер (любой удобный способ).
    3. На ТВ откройте APK и установите (как в варианте A).

    Вариант C — через USB-флешку

    1. Отформатируйте флешку в FAT32. Объём 2/4/8/16 ГБ — не важно, главное FAT32.
    2. Скопируйте APK на флешку, безопасно извлеките.
    3. Вставьте флешку в Android-TV/приставку, откройте APK через файловый менеджер и установите.

    Установка на ПК

    1. Скачайте программу для ПК (Windows/Linux) с этой страницы.
    2. Установите и запустите её. Драйвер, как правило, не нужен; если система попросит — разрешите доступ к USB-устройству.

    — — — — — — — —

    Первый запуск (Android и ПК — одинаковая логика)

    Подключите USB-кабель: Android-TV/ПК ↔ RGB-BOX RB-01.

    • Подключите DATA: кабель с надписью «DATA RGB BOX» → разъём «DATA RGB (IN)» на RB-01.

    Подключите питание 5 В к ленте («5 Volt»), затем включите блок питания в сеть.

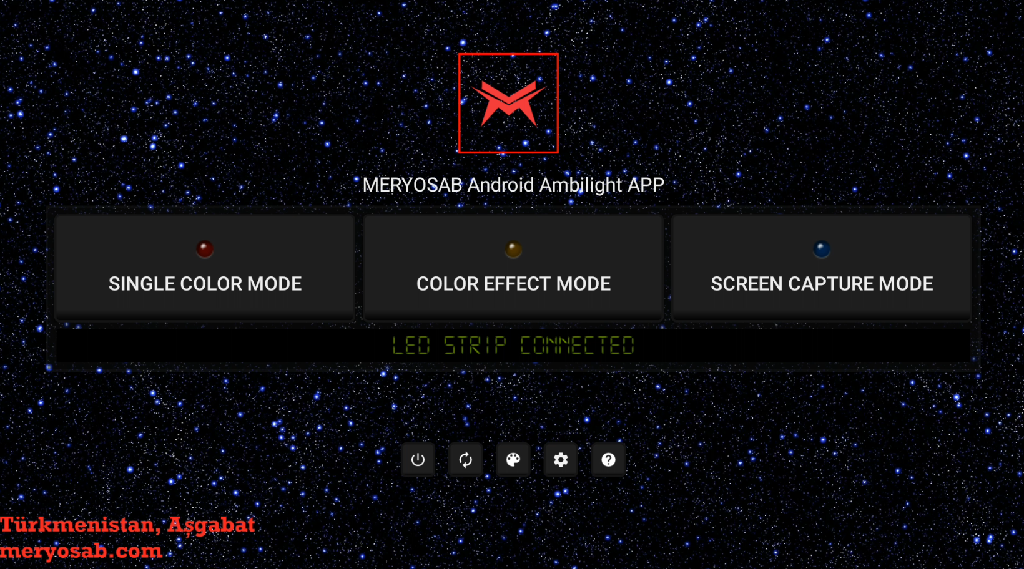

    • Откройте приложение Ambilight APP

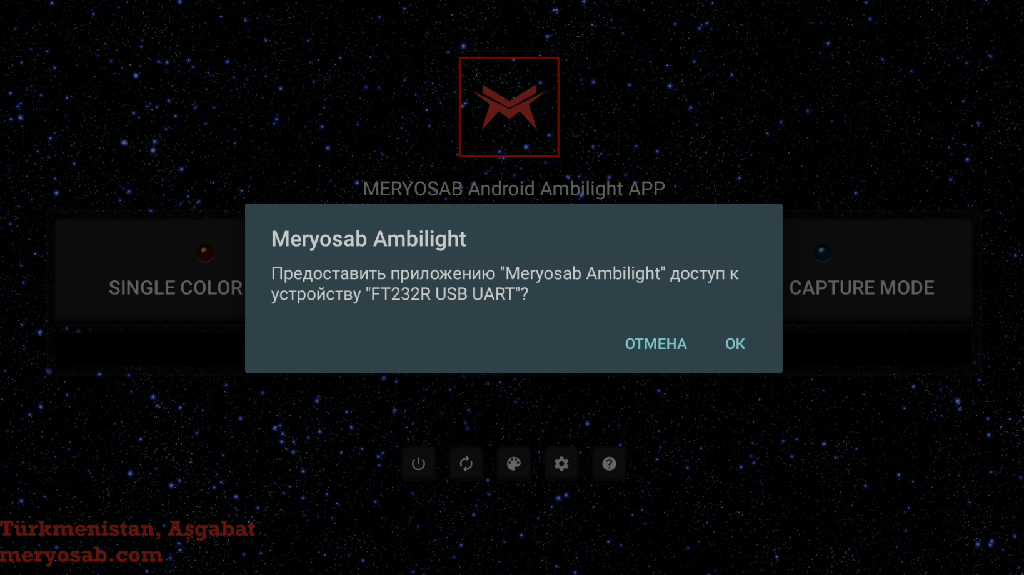

    • Разрешите доступ к USB-устройству.
    • Если отображается «LED Strip Connected», значит RB-01 подключён и работает.

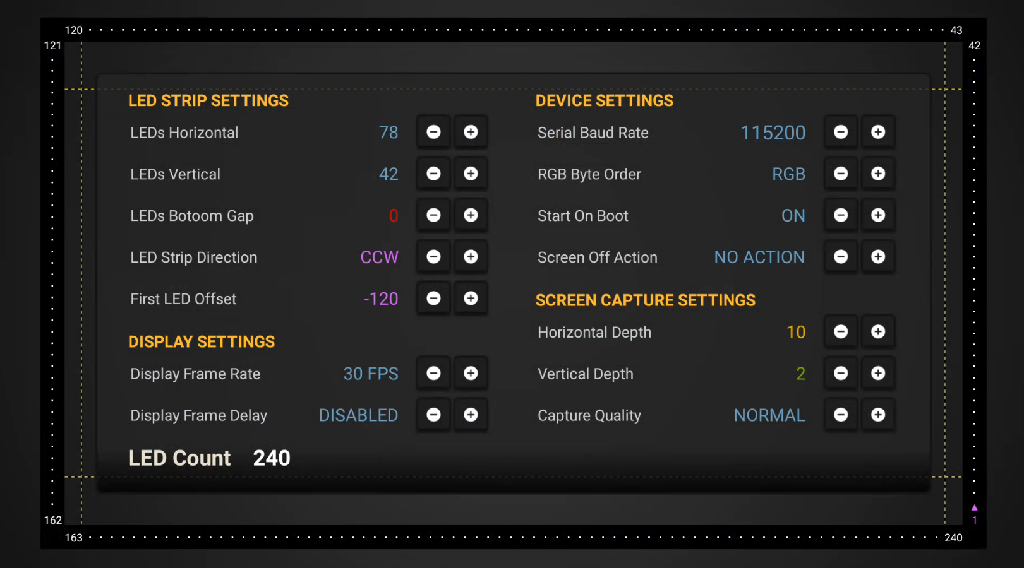

    Открываем настройки
    На главном экране нажмите иконку-шестерёнку ⚙️ (внизу справа, вторая после «?»). Откроется экран настроек.

    LEDs Horizontal (горизонталь)
    Укажите количество светодиодов на верхней стороне.
    Подсказка: посмотрите наклейку/лист в вашей коробке — там указано точное число для вашего комплекта.
    Пример для 65″: 78 LEDs.

    LEDs Vertical (вертикаль)
    Укажите количество светодиодов на одной вертикальной стороне.
    Пример для 65″: 42 LEDs.

    Bottom Gap
    Поставьте 0.

    LED Strip Direction (направление ленты)
    Выберите направление обхода сторон:

    • Если начало ленты справа (как в нашем комплекте 65″) — ставьте CCW (против часовой стрелки).
    • Если начало слева — ставьте CW (по часовой стрелке).
      (Это влияет на то, как «бежит» цвет по периметру.)

    First LED Offset (смещение первого светодиода)
    Калибрует точку, где приложение считает «первый LED» относительно экрана.
    Стандарт для 65″: –120.
    Если картинка «съехала» по кругу — меняйте по 5–10, пока углы не совпадут.

    Horizontal Depth / Vertical Depth
    «Толщина» зоны захвата кадра по краям экрана (из какого участка брать цвет).
    Рекомендуем: Horizontal Depth = 10, Vertical Depth = 2.
    (Чем больше значение — тем «жирнее» зона захвата.)

    Остальные параметры оставьте как на скриншоте (настройки по умолчанию подходят в 90% случаев).

    — — — — — — — —

    Включаем захват экрана

    Нажмите кнопку Назад на пульте, вернитесь в главный экран.

    Включите режим SCREEN CAPTURE MODE.

    Дайте приложению разрешение на захват экрана (подтвердите всплывающее окно).

    Запустите тест Красный → Зелёный → Синий. Если цвета перепутаны — в настройках переключите порядок диодов RGB ↔ GRB.

    Готово — можно смотреть фильм. Попкорн по желанию 🙂

    Быстрые подсказки

    • Если подсветка «смещена» относительно углов — подстройте First LED Offset.
    • Если где-то «мерцает» — проверьте разъёмы, плотно ли они вставлены
    • Направление (CW/CCW) меняем только если начало ленты с другой стороны
    • Совет: Оставьте около 30 см расстояние между телевизором и стеной — цветная подсветка равномерно разойдётся по стене, усилит эффект масштаба и создаст ощущение космического пространства.
